首先定义头文件

import matplotlib.pyplot as plt
import numpy as np

• 1
• 2

Matplotlib基础使用

#从-1 到 1 生成 50 个点
x = np.linspace(-1, 1, 50)
y1 = x ** 2
y2 = x ** 3

# 生成画布
plt.figure()
#画出两条线
plt.plot(x, y1)
plt.plot(x, y2, color='red', linewidth=2.0, linestyle='--')
#显示画布
plt.show()

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13

点图

n = 3
x = np.linspace(-1, 1, n)
y = np.linspace(-1, 1, n)

plt.plot(x, y,
         color='red',  # 设置颜色为limegreen
         marker='.',  # 设置点类型为圆点
         linestyle='')  # 设置线型为空，也即没有线连接点

plt.grid(True)      #显示网格
plt.show()

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11

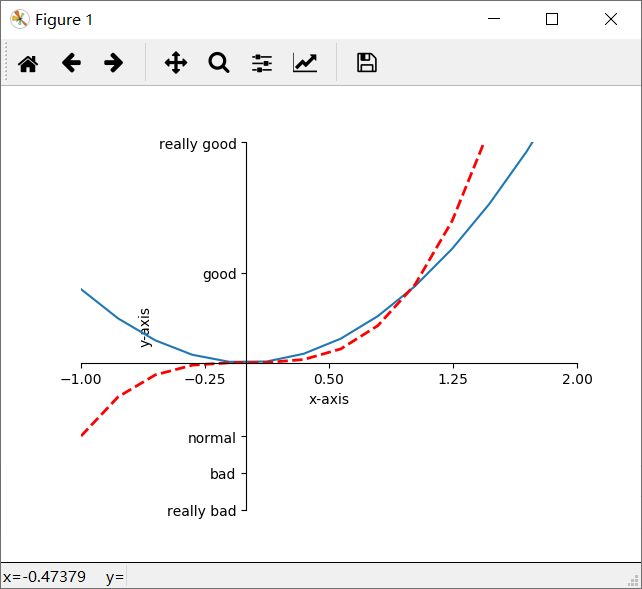

坐标轴

x = np.linspace(-1, 10, 50)
y1 = x ** 2
y2 = x ** 3

plt.figure()
plt.plot(x, y1)
plt.plot(x, y2, color='red', linewidth=2.0, linestyle='--')

# 设置X、Y范围
plt.xlim((-1, 2))
plt.ylim((-2, 3))

# lable说明
plt.xlabel('x-axis')
plt.ylabel('y-axis')

# 从 -1 到 2 生成 5 个点
new_ticks = np.linspace(-1, 2, 5)

plt.xticks(new_ticks)
plt.yticks([-2, -1.5, -1, 1.22, 3], ['really bad', 'bad', 'normal', 'good', 'really good'])


# 获取当前图的轴
ax = plt.gca()

# 隐藏右边和上面的轴
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')

# 设置X、Y轴为左边和下面的轴
ax.xaxis.set_ticks_position('bottom')
ax.yaxis.set_ticks_position('left')

# 设置X、Y轴的原点
ax.spines['bottom'].set_position(('data', 0)) # outward，axes
ax.spines['left'].set_position(('data', 0))

plt.show()

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39

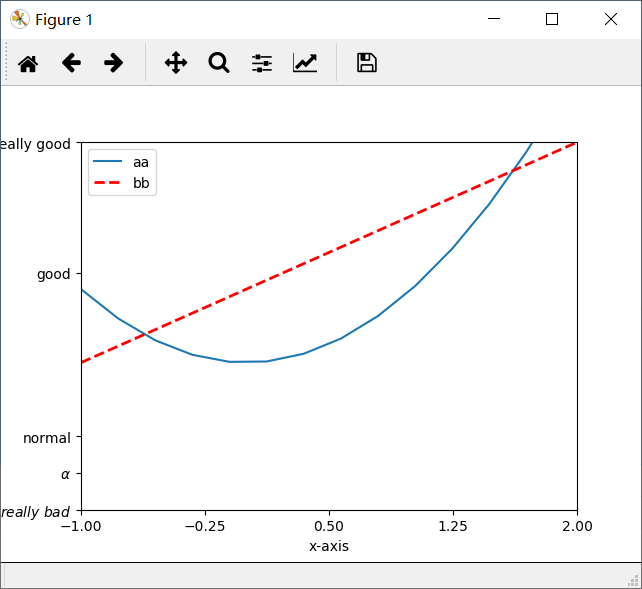

图例

x = np.linspace(-1, 10, 50)
y1 = x ** 2
y2 = x + 1

plt.figure()
plt.xlim((-1, 2))
plt.ylim((-2, 3))
plt.xlabel('x-axis')
plt.ylabel('y-axis')
new_ticks = np.linspace(-1, 2, 5)
print(new_ticks)
plt.xticks(new_ticks)
plt.yticks([-2, -1.5, -1, 1.22, 3], [r'$really\ bad$', r'$\alpha$', 'normal', 'good', 'really good'])

# 设置label
l1, = plt.plot(x, y1, label='blue')
l2, = plt.plot(x, y2, color='red', linewidth=2.0, linestyle='--', label='red')
# 添加图例
# plt.legend()
plt.legend(handles=[l1,l2], labels=['aa', 'bb'], loc='best')

plt.show()

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22

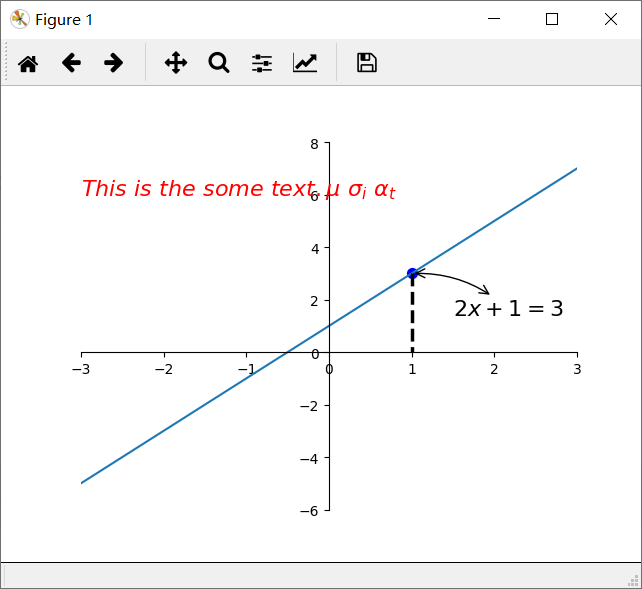

Annotation标注

x = np.linspace(-10, 10, 50)
y = 2*x + 1

plt.figure()
plt.xlim((-3, 3))
plt.ylim((-6, 8))
plt.plot(x, y)

ax = plt.gca()
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.yaxis.set_ticks_position('left')
ax.spines['bottom'].set_position(('data', 0)) # outward，axes
ax.spines['left'].set_position(('data', 0))

x0 = 1
y0 = 2*x0 + 1
# 画点
plt.scatter(x0, y0, s=50, color='b')

# 画线
plt.plot([x0,x0], [y0,0], 'k--', lw=2.5)

# 箭头注释
# xy=(x0, y0)为箭头指向位置，xytext为注释偏移位置，connectionstyle为箭头的弧度角度
plt.annotate(r'$2x+1=%s$' % y0, xy=(x0, y0), xycoords='data', xytext=(+30, -30),
             textcoords='offset points', fontsize=16,
             arrowprops=dict(arrowstyle='<->', connectionstyle="arc3,rad=.2"))

# 文本注释
# -3,6为注释所在坐标
plt.text(-3, 6, r'$This\ is\ the\ some\ text. \mu\ \sigma_i\ \alpha_t$',
         fontdict={'size': 16, 'color': 'r'})
plt.show()

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35

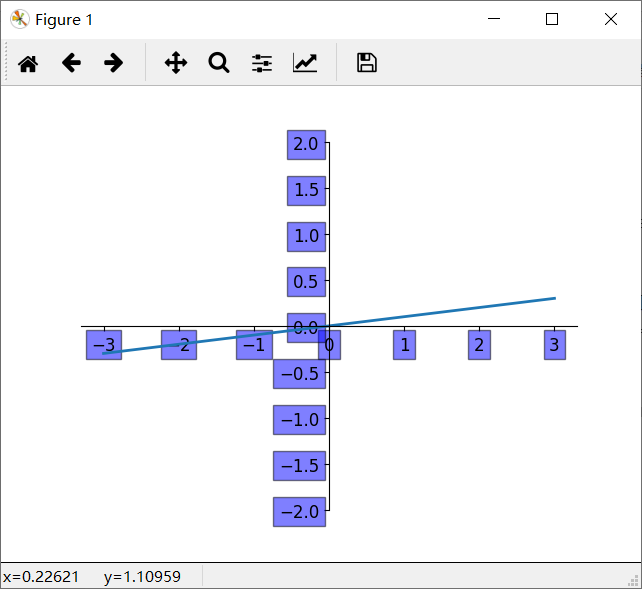

tick可见度

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(-3, 3, 50)
y = 0.1*x

plt.figure()
plt.plot(x, y, linewidth=2)
plt.ylim(-2, 2)
ax = plt.gca()
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.spines['bottom'].set_position(('data', 0))
ax.yaxis.set_ticks_position('left')
ax.spines['left'].set_position(('data', 0))

# 设置XY轴的刻度
for label in ax.get_xticklabels() + ax.get_yticklabels():
    # 字号大小
    label.set_fontsize(12)
    # 背景 facecolor：轴上端点的背景色 edgecolor ：边框 alpha：透明度
    label.set_bbox(dict(facecolor='blue', edgecolor='black', alpha=0.5))

plt.show()
